Turbolader und DPF: Funktion, Wechselwirkungen und Fehlerdiagnose

Wie arbeitet ein Turbolader?

Ein Abgasturbolader nutzt Energie aus dem Abgas. Die Turbine auf der Abgasseite treibt über eine gemeinsame Welle den Verdichter auf der Frischluftseite an. Der Verdichter führt dem Motor verdichtete Luft zu. Der Ladeluftkühler senkt bei entsprechend ausgestatteten Motoren deren Temperatur. Wie viel Luft und Kraftstoff der Motor tatsächlich erhält, bestimmt die Motorsteuerung abhängig von Last, Drehzahl, Temperatur und weiteren Betriebsgrößen.

Der Turbo arbeitet deshalb nicht einfach immer mit maximalem Druck. Je nach Bauart begrenzen ein Wastegate oder verstellbare Leitschaufeln die Turbinenleistung. Elektrische oder pneumatische Stellglieder setzen die Vorgaben um. Ein Fehler in dieser Regelkette kann Leistungsmangel verursachen, obwohl die eigentliche Welle und die Laufräder noch intakt sind. Umgekehrt kann ein mechanischer Schaden vorliegen, ohne dass ein einzelner Fehlercode ihn eindeutig benennt.

Welche Aufgabe übernimmt der DPF?

Der Dieselpartikelfilter hält Partikel aus dem Abgas zurück. Während einer geeigneten Regeneration wird ein Teil der Rußbeladung oxidiert. Nicht brennbare Asche verschwindet dadurch nicht. Die Steuerung bewertet den Filterzustand anhand mehrerer Informationen, beispielsweise Druck- und Temperatursignalen, berechneter Beladung und Regenerationshistorie. Eine einzelne Anzeige in einer Diagnose-App ist deshalb noch kein vollständiger Zustandsbericht.

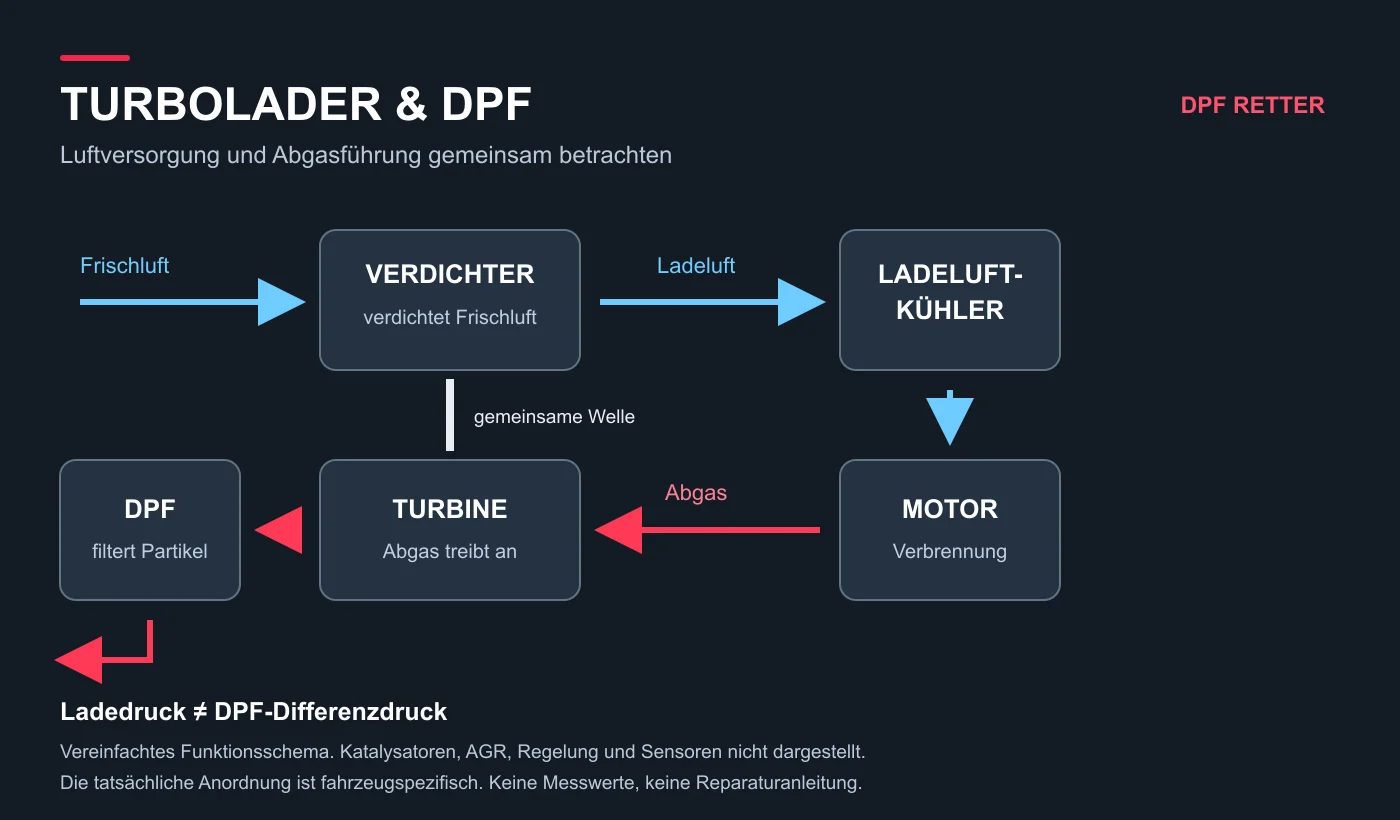

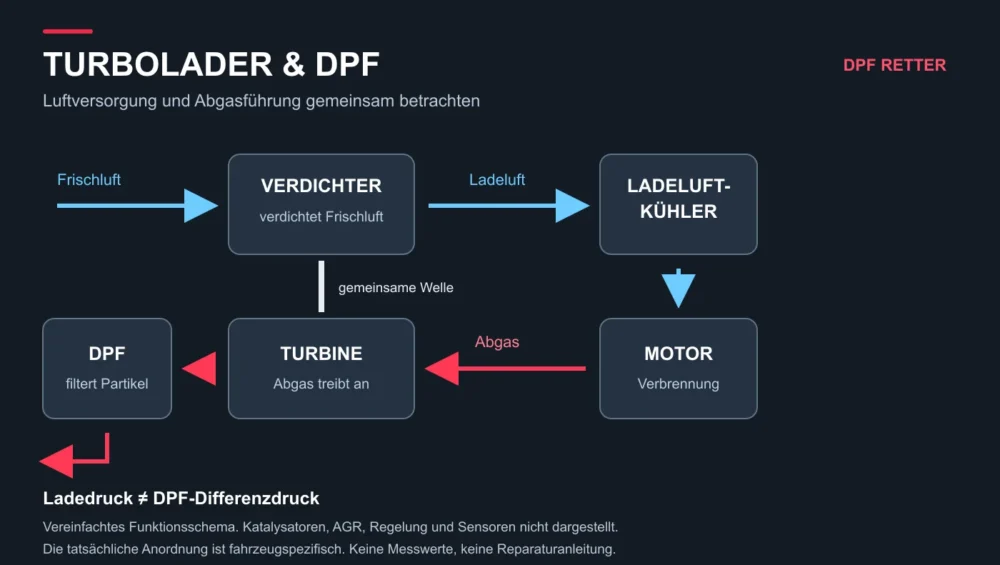

In einer typischen Abgasstrecke liegt der DPF nach dem Turbolader; Katalysatoren, SCR-Systeme und AGR-Anbindung unterscheiden sich jedoch je nach Motor. Die vereinfachte Reihenfolge erklärt den Zusammenhang, ersetzt aber keinen konkreten Aufbauplan. Wichtig ist: Ansaugdruck, Druck vor der Turbine und Druckdifferenz über dem DPF sind verschiedene Messgrößen. Sie dürfen weder gleichgesetzt noch mit demselben pauschalen Grenzwert bewertet werden.

Wie kann ein Turboproblem den DPF beeinflussen?

Wenn die tatsächlich verfügbare Luft nicht zur vorgesehenen Verbrennung passt, kann sich die Rußentstehung verändern. Ein gerissener Ladeluftschlauch, ein undichter Kühler oder eine gestörte Verstellung sind mögliche Ansatzpunkte. Moderne Steuerungen begrenzen in solchen Situationen häufig die Einspritzung oder das Drehmoment. Daher führt nicht jedes Ladedruckproblem automatisch zu sichtbarem schwarzem Rauch oder zu einer schnellen DPF-Verstopfung.

Ein zweiter Zusammenhang betrifft Motoröl. Gelangt aufgrund eines Defekts Öl in die Ansaug- oder Abgasstrecke, muss dessen Quelle zuerst geklärt werden. Neben dem Turbolader kommen auch andere Motorursachen infrage. Ein dünner Ölfilm in einem Schlauch ist nicht mit einer größeren Ölansammlung gleichzusetzen. Übermäßiger Öleintrag kann die Abgasnachbehandlung belasten und ihre weitere Bearbeitung unsicher machen. Eine DPF-Reinigung repariert weder eine Lagerung noch eine gestörte Ölversorgung.

Wie kann ein zugesetzter DPF den Turbo beeinflussen?

Ein starker Strömungswiderstand in der Abgasanlage verändert die Druckverhältnisse hinter der Turbine. Das kann die Leistungsabgabe und die thermische Belastung des Systems beeinflussen. Garrett nennt deshalb einen blockierten oder beschädigten Katalysator beziehungsweise DPF ausdrücklich als Teil der Fehlersuche bei Leistungsmangel. Ein Turbo darf nicht nur isoliert betrachtet werden.

Diese Verbindung bedeutet allerdings nicht, dass jeder hohe Druckwert einen zugesetzten Filter beweist. Fehlerhafte Druckleitungen, vertauschte Anschlüsse oder ein unplausibles Sensorsignal können die Beurteilung verfälschen. Bevor der DPF als Ursache feststeht, braucht es eine plausible Messkette. Umgekehrt beseitigt ein neuer Turbolader keine nachgewiesene Abgasrestriktion. Bleibt die Grundursache bestehen, kann die Reparatur unvollständig sein.

Diese Fehlercodes helfen bei der Einordnung

Die folgenden Bezeichnungen beschreiben allgemeine OBD-Fehlergruppen. Untercodes, Auslösebedingungen und Prüfabläufe sind hersteller- und motorspezifisch. Sie sind eine Orientierung, keine Teilebestellung.

• P0236: Bereichs- oder Funktionsproblem des Ladedrucksensors A.
• P0237 / P0238: elektrisches Signal des Ladedrucksensors A zu niedrig beziehungsweise zu hoch; elektrische Signale nicht mit realem Filterdruck verwechseln.
• P0045 / P0046: je nach System Stromkreis- beziehungsweise Funktionsproblem der Ladedruckregelung. Die genaue Herstellerbeschreibung ist entscheidend.
• P2463 und P242F betreffen andere Fehlergruppen rund um DPF-Beladung beziehungsweise Restriktion; sie beweisen für sich keinen Turboschaden.
• P2452–P2456 betreffen den DPF-Drucksensor beziehungsweise dessen Signal. Auch ein gemeinsam gespeicherter Turbocode ersetzt die Prüfung dieses Messsystems nicht.

Mehr zu den Messgrößen lesen Sie im Beitrag zum DPF-Differenzdrucksensor. Auch das AGR-System beeinflusst die Luftführung und gehört bei passenden Begleitfehlern zur Ursachenprüfung.

So läuft eine nachvollziehbare Diagnose ab

1. Fehlerbild und Zeitpunkt dokumentieren

Notieren Sie, ob die Auffälligkeit beim Beschleunigen, bei warmem Motor, nach längerer Fahrt oder direkt nach einer Reparatur auftritt. Wichtig sind Warnmeldungen, Ölverbrauch und ungewöhnliche Geräusche. Die Werkstatt sollte Fehler samt Status und gespeicherten Umgebungsbedingungen auslesen, bevor Einträge gelöscht werden. Ein sporadischer historischer Eintrag ist anders zu bewerten als ein sofort wiederkehrender Fehler.

2. Luft- und Abgaswege untersuchen

Die Sichtprüfung umfasst zugängliche Schläuche, Schellen, Steckverbindungen und Anzeichen von Undichtigkeiten. Eine fachgerechte Dichtheitsprüfung erfolgt mit den zum Fahrzeug passenden Verfahren und zulässigen Prüfdrücken. An heißen oder laufenden Bauteilen wird nicht improvisiert. Bauteile müssen nicht allein deshalb ersetzt werden, weil sie in einer Fehlerliste als mögliche Ursache stehen.

3. Messwerte gemeinsam betrachten

Soll- und Ist-Ladedruck sind zusammen mit Drehzahl, Last und Luftmasse zu betrachten. Absolute Druckangaben dürfen nicht direkt mit Überdruckwerten verglichen werden. Auf der DPF-Seite interessieren unter anderem Differenzdruck, Temperaturen und Beladungsmodelle. Ein hoher Wert bei hoher Abgasmenge hat eine andere Bedeutung als derselbe Wert im Leerlauf. Allgemeingültige mbar-Grenzen wären hier irreführend.

4. Stellglied und Sensorik getrennt prüfen

Eine vom Diagnosegerät angeforderte Stellbewegung ist noch kein Beweis für eine korrekt arbeitende Mechanik. Sollposition, Rückmeldung und tatsächliche Funktion müssen zur jeweiligen Bauart passen. Elektrische Versorgung und Leitungen werden nach Schaltplan geprüft. Einstellungen an Gestänge oder Anschlägen sollten nicht versuchsweise verändert werden; damit kann ein neuer Fehler entstehen.

5. Reparatur mit erneuter Prüfung abschließen

Nach Beseitigung der Ursache müssen die zuvor auffälligen Werte unter vergleichbaren, sicheren Bedingungen erneut geprüft werden. Eine gegebenenfalls erforderliche Grundeinstellung richtet sich nach Herstellervorgabe. Dass die Warnlampe nach dem Löschen zunächst ausbleibt, ist allein kein Reparaturnachweis. Erst die Funktionskontrolle zeigt, ob die Regelabweichung tatsächlich behoben wurde.

Wann Reinigung sinnvoll ist – und wann nicht

Ist eine relevante DPF-Beladung nachgewiesen und der Filter strukturell geeignet, kann eine professionelle Reinigung sinnvoll sein. Voraussetzung ist, dass aktive Ursachen wie ein erheblicher Öleintrag oder eine fortdauernde Verbrennungsstörung geklärt werden. Ein beschädigter Filterkern, geschmolzene Strukturen oder ein anderes nicht reinigbares Schadensbild können einen Austausch erforderlich machen.

Bei einem reinen Sensor-, Leitungs- oder Stellgliedfehler ist DPF-Reinigung keine gezielte Reparatur. Ebenso wenig setzt die Reinigung des Filters eine klemmende Turbomechanik instand. Entscheidend ist die Reihenfolge: Ursache feststellen, notwendige Reparaturen durchführen, Filterzustand bewerten und erst dann die passende Maßnahme wählen. So lassen sich unnötige Ausgaben und ein rasches Wiederauftreten der Störung eher vermeiden.

Welche Angaben helfen vor einem Termin?

Halten Sie Marke, Modell, Baujahr, Motorisierung, Kilometerstand und die vollständigen Fehlercodes einschließlich Untercodes bereit. Hilfreich sind außerdem bereits vorliegende Diagnoseprotokolle und Angaben zu kürzlich durchgeführten Arbeiten. Teilen Sie mit, ob Öl nachgefüllt werden musste und ob sich das Fahrverhalten nach einer Reparatur verändert hat. Fotos vorhandener Warnmeldungen können die Beschreibung ergänzen, ersetzen aber keine Messung.

Eine telefonische Abstimmung ist besonders sinnvoll, wenn das Fahrzeug nicht sicher fahrbereit ist oder der Filter nach einem Turboschaden eingesendet werden soll. Senden Sie einen stark ölbelasteten DPF nicht ohne Rücksprache als gewöhnlichen Reinigungsauftrag ein. Die Eignung und die sichere weitere Vorgehensweise müssen zuerst geklärt werden.

Zusammenhänge vertiefen

• P0299: Ladedruck zu niedrig – Turbo, Luftweg oder DPF?
• P0234: Ladedruck zu hoch – Ursachen und DPF-Zusammenhang
